爆破片介绍

爆破片安全装置是由爆破片(或爆破片组件)和夹持器(或支承圈)等零部件组成的非重闭压力泄放装置。其在预 先设定的爆破压力和爆破温度下，爆破片即刻动作，泄放容器内的流体介质，有效保护压力容器、管道系统等各种因素超压产生的严重影响。与安全阀相比，爆破片安全装置具有泄放面积大、动作灵敏、精度高、密封性好、耐腐蚀和不易堵塞等优点。爆破片既可单独使用，也可与安全阀组合使用。

※爆破片装置由爆破片(或爆破片组件)和夹持器(或支承圈 )等装配组成。

※爆破片与夹持器必须配套设计、制造，其作用为密封夹紧和固定爆破片，确保爆破片的准确动作。

爆破片安全装置根据其爆破机理可分为三大形式:

类型	名称	代号	简述	最大工作压力	承受真空	受压方向	介质相态	疲劳度	安全阀隔离

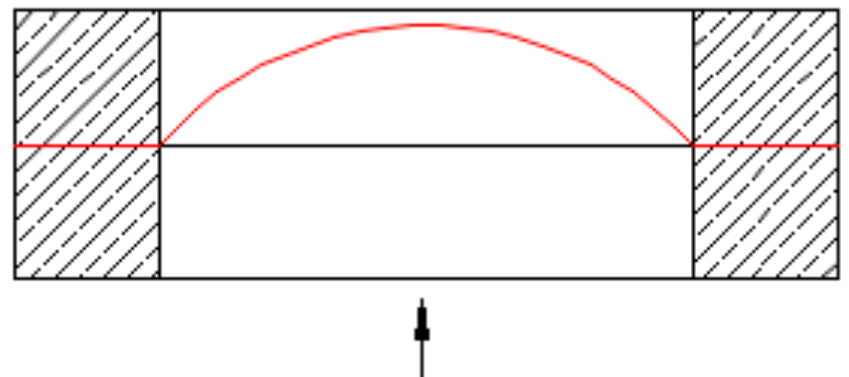

正拱形	正拱普通型	LP	超压时拱面壁厚减薄拉伸破坏	70%	加托架		气、液	一般	不推荐Nol
	正拱开缝型	LF	由拱面开缝的金属膜和密封膜组成，超压时沿开缝处拉伸破坏	80%	加托架		气、液	好	优化可以
	正拱带槽型	LC	加工有“十”字或者环形刻痕的金属膜片，超压时沿刻痕处拉伸破坏	80%	支持		气、液	好	推荐

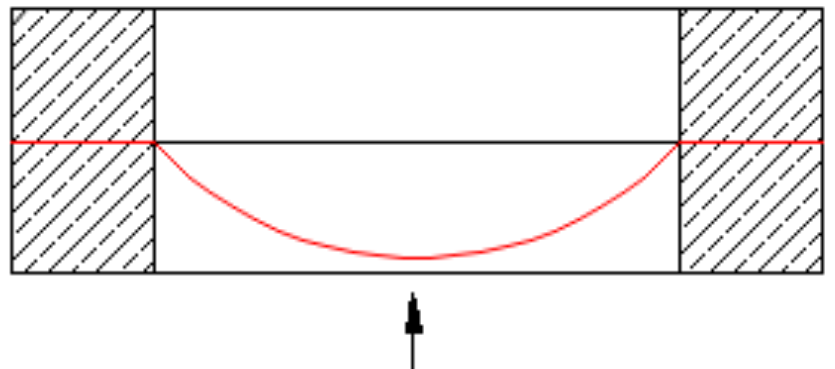

反拱形	反拱带槽型	YCS	加工有“十”字刻痕的金属膜片，超压时失稳翻转沿刻痕处破坏	90%	支持		气	优	推荐
		YCH	加工有环形刻痕的金属膜片，超压时失稳翻转沿刻痕处破坏	90%	支持		气、液	优	推荐
	反拱鳄齿型	YE	金属膜片和鳄齿的组合件，超压时失稳翻转被鳄齿切坡破坏	90%	支持		气	优	推荐
	反拱开缝型	YF	金属膜片和锯齿压杆的组合件，超压时压杆和膜片失稳翻转被锯齿切坡破坏	90%	支持		气	优	推荐
	反拱带刀型	YD	超压时金属膜片失稳翻转被上夹持器内的刀架切坡破坏	90%	支持		气	优	推荐

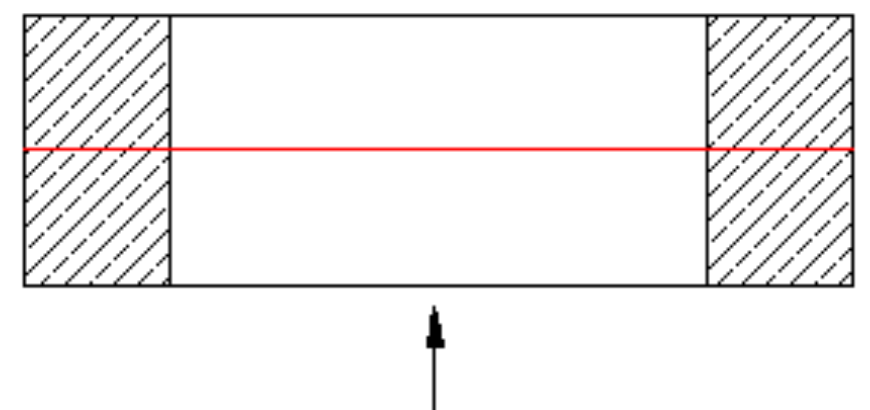

平板型	平板开缝型	PF	由平面开缝的金属膜和密封膜组成、超压时沿开缝处拉伸破坏	60%	加托架		气、液、粉尘	一般	优化可以
特殊形	烟道专用型	LFB	正拱开缝型特殊样式，周边加工螺栓孔，并有垫圈，配对法兰对夹。适用于烟囱管道	80%	加托架		气、液、粉尘	好
	粉尘用型	PFT	平板开缝型的特殊样式，法兰直接对夹。分为圆形和矩形样式	60%	加托架		气、液、粉尘	一般
		LFT	正拱开缝型的特殊样式，法兰直接对夹。分为圆形和矩形样式	80%	加托架		气、液、粉尘	好
	水处理	LFT	正拱开缝型的特殊样式，法兰直接对夹，配套四氟垫圈，主要适用于水处理设备	80%	加托架		液	好
	卫生级	YFS	反拱开缝型的特殊样式，卡箍连接，配套四氟垫圈，主要适用于卫生级设备。	90%	支持		气	优
